方案设计:
1.设计方案:

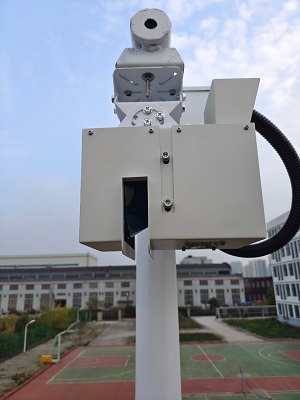

为了准确定位装车设备在车厢中的位置,我们计划使用激光雷达来进行非接触测量,测量使用两个激光雷达,其中一个激光雷达的扫描截面和车辆行驶方向平行,用来测量车厢前后围栏的相对位置及围栏高度,以及前后围栏间地板的相对最高点和最低点;另一个雷达的扫描截面和车辆行驶方向垂直,用来测量车厢左右围栏的相对位置,以及围栏的高度。
2.测量技术原理:
激光雷达测量技术,运用成熟的激光-时间飞行原理,非接触检测,对车辆进行高速扫描,再经过数据模型的运算,最终得出车辆扫描点的相对位置和相关数据。
3.测量系统的组成:
测量系统由两个激光雷达和一个控制仪组成,激光雷达负责扫描车厢,并将扫描数据通过网络传输给控制仪,控制仪接受到扫描数据后,根据数据模型算出相对位置和相关数据,并将最终数据通过232/485/网络接口发送给装车系统的PLC/工控机。
|
