系统简介：
汽车宽高检测系统是西安简业电子科技有限责任公司经过多年对激光雷达的研究，自主研发的一套全自动汽车宽高检测系统。此系统已广泛的使用于超限检测站的车辆超宽超高检测、公路上的车辆超宽超高预警、隧道前车辆超宽超高预警以及车检中心等其他场所，得到了用户的一致认可。
本系统主要采用激光雷达测量技术，运用成熟的激光-时间飞行原理，非接触检测，且加入了最新的多次回波检测技术，对经过的车辆进行高速动态扫描，瞬间计算出车辆的宽度和高度，具有快速检测车辆宽度和高度是否超限的功能，即使在恶劣环境下也能正常运行。
系统组成：
系统主要由一台(或两台)高精度激光雷达，一台宽高控制仪，龙门架及安装附件等组成。
|
激光雷达设备: 高精度激光雷达(GL-1230)，主要有如下特点：
- 体积小，重量轻，方便安装集成。
- 采用多回波技术，更好的过滤外界干扰，特别是雨天和雾天，将不受影响，测量更可靠。
- 具有自检功能，保证设备的正常运行。
- 采用1级激光，对人体安全无害。
- 270°扫描角度,更多的扫描区域.
- IP67防护等级,保证可以用于户外恶劣的天气.
- 内部集成加热器,可在-55°温度下使用。
- 角度分辨率达0.125度/0.25度/0.5度（可调），使数据更准确。
- 扫描频率达50Hz/100Hz,保证对行驶中的车辆进行完全扫描。
- 测量距离达30米(10%反射率)。
|
 |
宽高控制仪设备：宽高控制仪(JY-KG-2000)采用新一代嵌入式ARM技术，运行稳定，效率高，其主要特点：
1. 准确度高：测量结果的误差<±1%或者<±20mm。
2. 稳定性强：使用工业级芯片，Linux操作系统，7*24运行稳定。
3. 超低功耗：小于2W，更节能。
4. 提供动态库接口，便于上位机软件调用。
5. 经过小波去噪，宽高数据更准确。
6. 支持多车道检测：最大4车道检测，即同时4辆车并行通过雷达下方时，可以同时检测到4辆车各自的宽度和高度。此功能主要应用于公路车辆超宽超高预警系统。
|
| 车辆宽高的检测原理： |
 |
|
1. 雷达安装于检测点上方6m处(如是多车道检测，则安装高度为7米），足够的高度，保证尽可能的扫描到车的全貌，雷达扫描截面和车辆行驶方向成90度夹角。
2. 当车辆头部经过雷达正下方时，系统启动，开始测量，当车尾离开雷达正下方时，结束测量。
3. 对扫描返回的数据进行分析，根据每个扫描点的弧度，算出其相应的坐标(X,Y).根据坐标算出每个扫描截面车的宽度和高度，另外要考虑车速对扫描的影响，并根据扫描落差去掉干扰，以及一些经验值的调整，最后算出车辆的宽度和高度。
|
诚邀合作企业共同发展：
1. 工程投标合作：本公司愿为合作企业的工程投标提供产品授权，并提供一流服务 ，共同打造优质工程。
2. 对于车辆宽高测量仪，本公司提供ODM服务，即产品贴牌，愿我们能共同发展。
3. 对于车辆宽高测量仪，本公司提供一般性技术转让，愿我们能共同提高和完善产品的性能。
咨询电话：15129048782或者15935901107（微信同号）
|

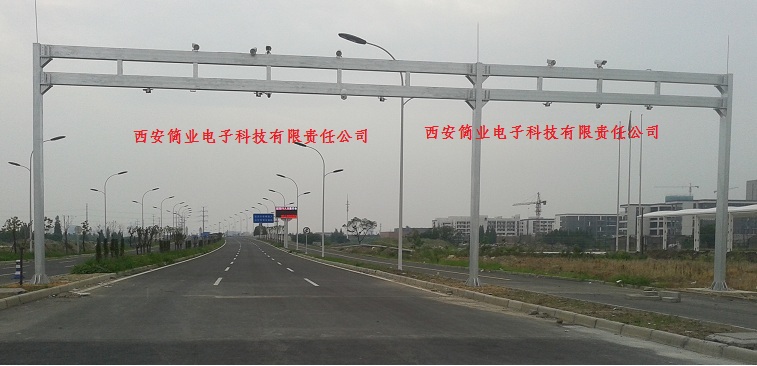

多车道车辆宽高检测的案例场景图
|
|
