车管所车辆外廓尺寸检测

系统简介:

    目前车管所车检中心测量车辆长宽高时(即车辆外廓尺寸检测),基本都是通过人工测量,一是误差大,容易造成纠纷;二是增加了车检所检测人员的劳动强度;三是在检测过程中存在人情因素,造成检测的不公正。这些都给工作带来了很大不便。因此,利用高科技技术来检测车辆长宽高就显得尤为重要。我公司研发的车辆外廓尺寸测量仪,已成功的使用于车检中心,测量精度达到国家标准,得到了用户的一致认可

系统组成:

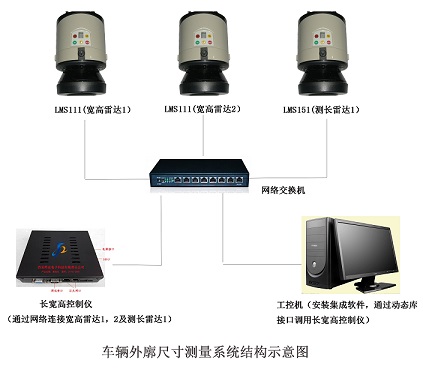

  系统主要由德国原装进口雷达,龙门架,长宽高检测控制仪,红外对射器,网路交换机,通讯传输等组成。

系统功能:

   车辆外廓尺寸测量系统主要用于测量车辆的长宽高、半挂的挂车长宽高,半挂的牵引车的长宽高,栏板高度,轴数及轴距。

雷达检测设备: 使用德国原装进口室外高性能激光扫描雷达LMS111和LMS151,其中两个LMS111用于测量宽和高,一个LMS151用于测长。它主要有如下特点:
  1. 体积小,重量轻,方便安装集成。
  2. 采用多回波技术,更好的过滤外界干扰,特别是雨天和雾天,将不受影响,测量更可靠。
  3. 具有自检功能,保证设备的正常运行。
  4. 采用1级激光,对人体安全无害。
  5. 270°扫描角度,更多的扫描区域.
  6. IP67防护等级,保证可以用于户外恶劣的天气.
  7. 内部集成加热器,可在-30°温度下使用。
  8. 角度分辨率达0.25度/0.5度(可调),使数据更准确。
  9. 扫描频率达50HZ,保证对行驶中的车辆进行完全扫描

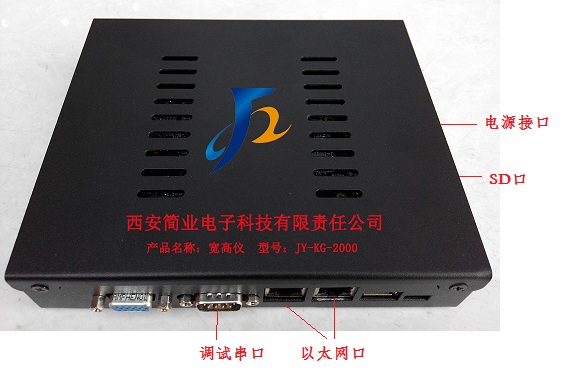

长宽高测量系统:长宽高控制仪采用新一代嵌入式ARM技术,运行稳定,效率高,其主要特点:

  • 使用最新一代ARM处理器,处理速度快。
  • 使用工业级芯片,7*24运行稳定
  • 经过小波去噪,长宽高数据更准确。
  • 超低功耗,小于2W,更节能。
  • 环境适应性强,雨天,雾天不影响数据的准确性。
  • 提供动态库接口,便于上位机软件调用。
  • 准确度达到国家标准。

车辆长宽高的检测原理:

车辆外廓尺寸测量系统由长宽高测量仪及轴距测量仪组成。

  一。长宽高测量仪其中两个激光雷达设备(LMS111)安装于车检所(或汽车厂)检测车道的正上方的两边(在进车口),即一边安装一个,雷达高度5-6米,其扫描截面和车辆行驶方向垂直,其目的是用来扫描车辆宽高;第三个激光雷达设备(LMS151)安装于车检所检测车道中线的正上方5-6m处,其位置和宽高雷达水平距离15-25米左右,其扫描截面和车辆行驶方向平行,其目的是用来扫描车辆长度。当车辆经过宽高雷达正下方时,三个雷达开始扫描车辆,并将扫描数据通过网络传给长宽高控制仪,当车辆完全通过宽高雷达正下方时,雷达停止扫描。长宽高控制仪根据传来的雷达扫描数据计算出车辆的长宽高值(如是半挂,还会算出半挂的挂车长宽高及牵引车长宽高),并且通过网络接口将相关数据传给上位机软件(如车检软件),以此来实现了车检中心对车辆长宽高的自动检测。

  二。轴距测量仪主要是结合测长雷达和红外对射来计算车辆轴数和轴距。

诚邀合作企业共同发展

1. 本公司诚招全国各地代理,共同开发全国市场.

2. 对于车辆轮廓测量设备,本公司提供ODM服务,即产品贴牌,愿我们能共同发展。

3. 对于车辆轮廓测量设备,本公司提供一般性技术转让,愿我们能共同提高和完善产品的性能
